旋塞閥概述Plug Valve Overview

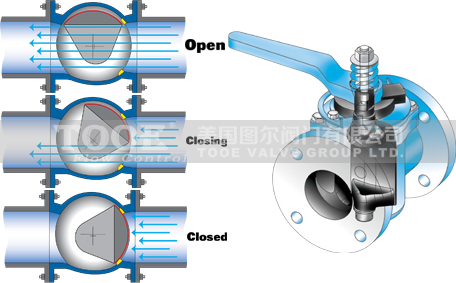

旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。

旋塞閥分類Plug Valve Category

按結構形式可分為緊定式旋塞閥、自封式旋塞閥、旋塞閥和注油式旋塞閥四種。

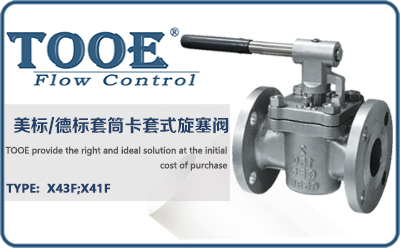

按通道形式可分為直通式旋塞閥、三通式旋塞閥和四通式旋塞閥、還有卡套式旋塞閥。
按用途分類可分為軟密封旋塞閥、油潤滑硬密封旋塞閥、提升式旋塞閥、三通和四通式旋塞閥。

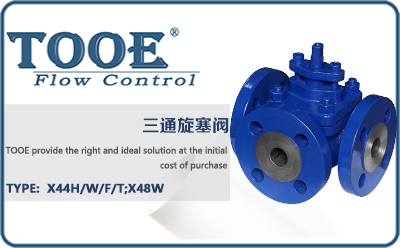

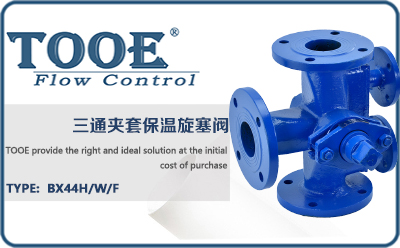

多通道旋塞閥：三通和四通式旋塞閥適用于圖爾裝置中，改變介質流動方向或進行介質分配的場合。按照使用工況的要求，可選擇軟密封襯套或軟密封，硬密封提升式旋塞閥。

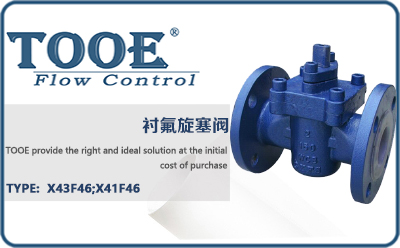

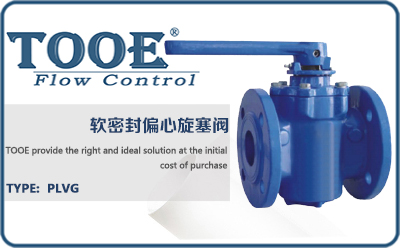

軟密封旋塞閥：軟密封旋塞閥常用于腐蝕性、劇毒及高危害介質等苛刻環境，嚴格禁泄漏的場合，以及閥門材料不會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。

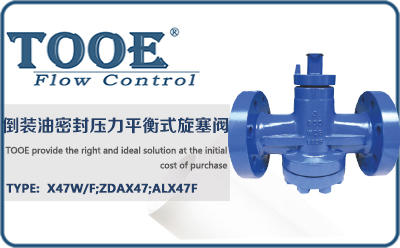

油潤滑硬密封旋塞閥：油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，最高工作溫度可達325度，最大口徑可達600mm。

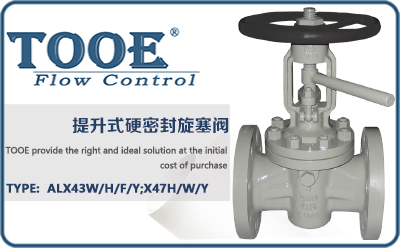

提升式旋塞閥：提升式旋塞閥有多種結構形式，提升式旋塞閥按密封面的材料分為軟密封和硬密封兩種。其基本原理時為開啟時使旋塞上升，旋塞再轉動90度到閥門全開過程能減少與閥體密封面的摩擦力；關閉閥門時使旋塞轉動90度至關閉位置后再下降與閥體密封面接觸達到密封。
