| 產品信息 | |
| 產品型號：API;EA-3-4-H/W | 產品壓力：150LB-2500LB |
| 產品口徑：1/2"-20" | 產品材質：鑄鐵 碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美標旋啟式止回閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【美標旋啟式止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
美標旋啟式止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H44H/W旋啟式美標止回閥是指按美國標準設計、制造，生產、檢測的止回閥。適用于Class150~Class2500的各種管路上。旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。
 |
 |
 |
美標旋啟式止回閥參數
| 公稱通徑：1/2"-20" | 閥體材質：WCB鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：150LB-2500LB | 閥瓣材質：WCB鑄鋼、碳鋼、不銹鋼 | |
| 適用溫度：-40℃~425℃ | 設計標準：ASME B16.34 | |
| 適用介質：水、油、蒸汽、腐蝕性介質 | 結構長度：ASME B16.10 | |
| 連接法蘭：ASME B16.5 | 試驗檢驗：API 598 |
美標旋啟式止回閥特性
 |
 |
法蘭美標止回閥水平或垂直管道均可使用，安裝方便，流道通暢、流體阻力小。

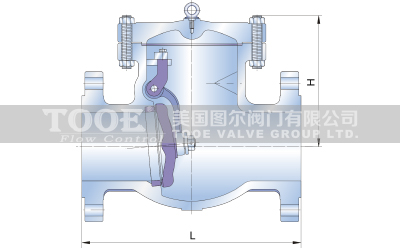

美標旋啟式止回閥尺寸
 |
 |
|
NPS
|
2
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
Class
|
150LB
|
||||||||||||
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
787
|
864
|
978
|
978
|
|
H
|
158
|
186
|
205
|
235
|
268
|
293
|
359
|
425
|
473
|
499
|
555
|
720
|
810
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口美標旋啟式止回閥"產品。
