| 產品信息 | |
| 產品型號：Q41F;AG-0-3-1-F-S | 產品壓力：1.6Mpa-10Mpa |
| 產品口徑：DN15-DN200 | 產品材質：不銹鋼304 316 316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼法蘭球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼法蘭球閥概述

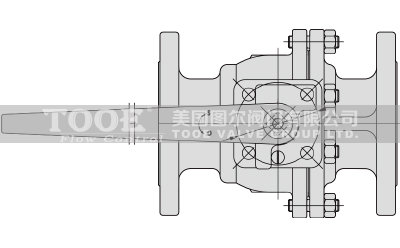

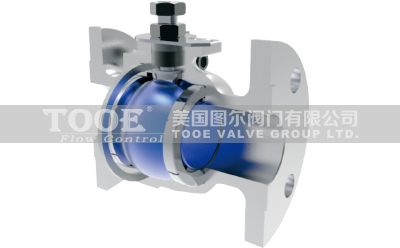

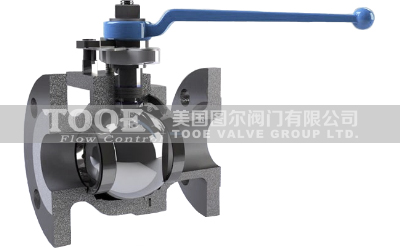

不銹鋼法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。閥座密封有軟密封和硬密封可選。
法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。閥體設計鑄造采用的是硅溶膠，鑄造起來外表美觀。
 |
 |
 |
不銹鋼法蘭球閥參數
| 公稱通徑：DN15-DN200(1/2"-8") | 閥體材質：不銹鋼SS304 / SS316 / SS316L | |
| 公稱壓力：1.6Mpa / 2.5Mpa /4.0Mpa / 6.4Mpa | 閥桿材質：不銹鋼 | |
| 適用溫度：-10℃~250℃ | 球芯材質：不銹鋼 | |
| 適用介質：水 / 油品 / 氣體 | 閥座材質：PTFE四氟乙烯 / PPL / 硬密封 | |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607；JB/T 6899 | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 結構長度：GB/T 12221；ASME B16.10；API 6D | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 檢驗試驗：GB/T 19672；API 598 |
不銹鋼法蘭球閥設計特點
 |
 |
1. 防止誤操作手柄：閥門的開、關通常是通過手柄的位置來確認，手柄與管道平行為開閥，垂直為關閥。但是普通球閥手柄與閥桿的連接是扁四方，容易因手柄與閥桿的連接錯誤而造成閥門的誤操作。而圖爾閥門的法蘭球閥手柄與閥桿的連接是扁平方，不會造成手柄的連接錯誤及誤操作。
2. 鎖定機構：法蘭球閥在全開、全關位置，可用鎖鎖定，以防人員扳動手柄造成閥門的誤操作；也可防因管線震動或其他因素造成閥的開或關。
3. 不銹鋼法蘭球閥為防止閥門內壓的異常升高而使閥桿飛出的危險，在閥桿的下部設置了凸肩，此外，為防止火災出現時，使閥桿密封盤根燒損后，出現泄漏，在閥桿下部凸肩與閥體接觸處設置了止推軸承，形成倒密封座，防止泄漏，避免事故的擴大。
4. 防靜電性能：圖爾不銹鋼法蘭球閥為防止由于球體及閥桿與密封圈的摩擦而產生靜電，容易靜電打火點燃易燃易爆介質出現工況事故，在閥桿與球體及球體與閥體之間設置了導靜電彈簧，使靜電通過管路導入地下，保證系統安全。

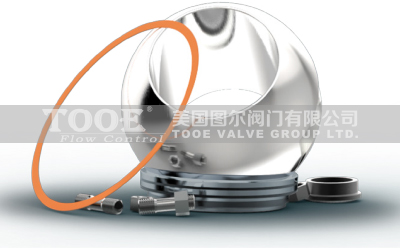

5. 為防止因火災或聚熱的出現，使閥座燒損時發生較大泄漏，而助長火勢，圖爾不銹鋼法蘭球閥在球體和閥座間設置了防火密封環，當閥座燒損后，介質將球體迅速推向下游端的金屬密封環上。形成金屬對金屬接觸，起到一定程度的密封，從而保證系統的安全。
不銹鋼法蘭球閥流量系數Cv
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
縮徑
|
9
|
19
|
45
|
-
|
125
|
165
|
270
|
350
|
550
|
670
|
765
|
1890
|
|
全通徑
|
25
|
50
|
100
|
-
|
270
|
490
|
950
|
1160
|
2200
|
3800
|
5100
|
9300
|

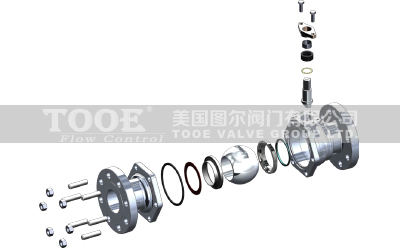

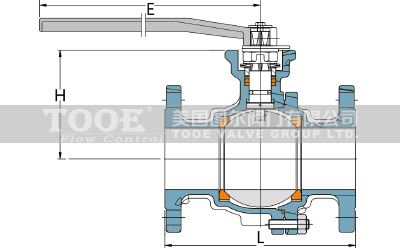

不銹鋼法蘭球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
92
|
95
|
105
|
112
|
141
|
149
|
179
|
185
|
220
|
305
|
325
|
350
|
|
E
|
120
|
120
|
150
|
150
|
230
|
230
|
255
|
280
|
320
|
550
|
635
|
830
|
|
KG
|
3
|
4
|
5
|
9
|
11
|
15
|
19
|
27
|
35
|
58
|
81
|
95
|
