園林灌溉電磁控制閥概述

帶手動三位換擋的2通電磁控制閥，是水力自導流體控制回路的隔膜驅動水力控制閥。內置水力控制回路，手動選擇裝置具有3個位置：開啟、自動、關閉，可進行手動復位。三位換擋器可以在有電信號的情況下強制換到開或關檔位。IR-21T型灌溉電磁閥可以無滲漏地打開或關閉電信號，通過電信號控制啟閉，使電磁閥得以穩定控制閥門的水力回路。

園林灌溉電磁控制閥參數

園林灌溉電磁控制閥原理

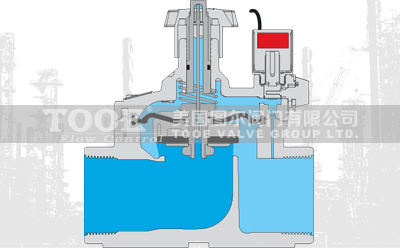

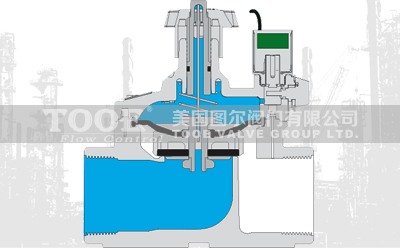

關閉位置：系統壓力通過內部限流裝置進入控制腔，電磁閥對控制腔壓力的排出進行控制；電磁閥關閉時，壓力累積于控制腔，控制腔壓力增大，閥門關閉。開啟位置：電磁閥開啟時，控制腔排出的水多于通過限流裝置的進水，控制腔中累積的壓力減少，系統壓力作用于閥芯，閥門開啟。

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
