  • 法蘭承插焊鍛鋼球閥

    更新時間:2024-3-29 11:08:17 當前位置: 閥門 > 球閥  > 鍛鋼球閥

    法蘭承插焊鍛鋼球閥

    產品信息
    產品型號:Q6/11F;AA-0-2-1-F-F304 產品壓力:1.6Mpa-25Mp
    產品口徑:DN6-DN50 產品材質:A105/F304/F316/F316L
    021-5187 5832 021-5187 5832 tooezg@126.com tooezg@126.com
    資料下載 資料下載 價格表 價格表

      法蘭承插焊鍛鋼球閥

    美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭鍛鋼球閥/承插焊鍛鋼球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

    法蘭承插焊鍛鋼球閥概述

    鍛鋼球閥有兩種形式。一種是兩片式結構,中部螺紋連接,以RPTFE、PEEK或不銹鋼硬密封;另一種是三片式結構,中部用螺栓連接。根據所選閥門的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質。

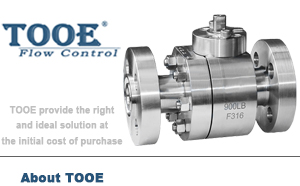

    法蘭承插焊鍛鋼球閥

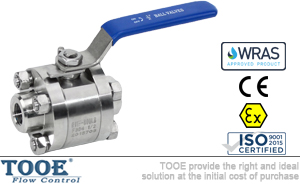

    進口法蘭鍛鋼球閥
    進口承插焊鍛鋼球閥

    法蘭承插焊鍛鋼球閥參數

    公稱通徑:1/4"-2"   結構形式:二(鍛)片式 / 三(鍛)片式
    公稱壓力:150LB-2500LB   設計標準:BS5351;MSS SP-118;ASME B16.34
    適用介質:水、油品、氣體   材料標準:ANSI / ASTM
    適用溫度:-40℃~150℃軟密封/-40℃~300℃硬密封   結構長度:ANSI B16.10
    閥體材質:A105 / F304 / F316 / F316L   法蘭端尺寸:ANSI B16.5
    球體材質:SS304 / SS316 / SS316L   承插端尺寸:ANSI B16.11;JB/T 1715
    閥桿材質:SS304 / SS316 / SS316L   螺紋端尺寸:ANSI B1.12.1;JB/T 7306
    密封圈:PTFE / RPTFE / PPL / SS304 / SS316   對焊端尺寸:ANSI B16.25;JB/T 12224
    連接方式:絲扣螺紋 / 對焊 / 承插焊 / 法蘭   檢驗和試壓:API598;GB/T13927;JB/T9092

    法蘭承插焊鍛鋼球閥構造

    為滿足用戶的不同需求,球閥設有全通及縮徑兩大系列。全通徑球閥的通道內徑與管線內徑一致,不但流體阻力最小,也便于管道清理。而縮徑球閥的流體阻力比相同口徑截止閥的流體阻力要低很多,重量比相同口徑的球閥輕30%左右,有效的降低了生產成本,因而遂得到了較為廣泛的使用。
    法蘭承插焊鍛鋼球閥參數

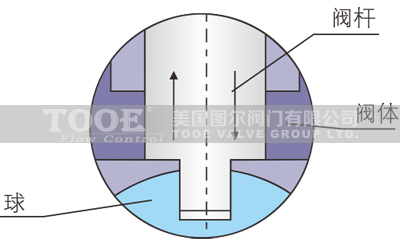

    法蘭承插焊鍛鋼球閥防吹桿結構

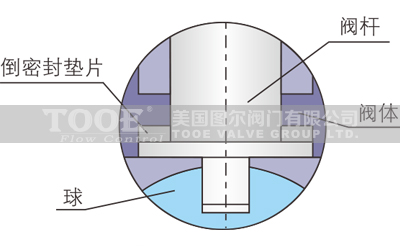

    有倒密封的下裝式結構
    無倒密封的下裝式結構
    - 閥桿防沖出及有效密封結構:閥桿采用下裝式、設置帶有密封墊的倒密封結構,倒密封的密封力隨閥腔內壓力的增高而增大,從而確保閥桿的密封效果。當閥腔異常升壓時,閥桿不會被沖出。填料采用V型結構、能將閥腔內部的介質壓力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力(如上圖)。
    法蘭承插焊鍛鋼球閥防火結構
    法蘭承插焊鍛鋼球閥耐火結構

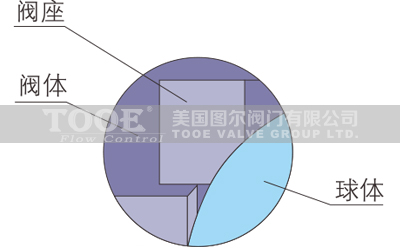

    平常時的密封

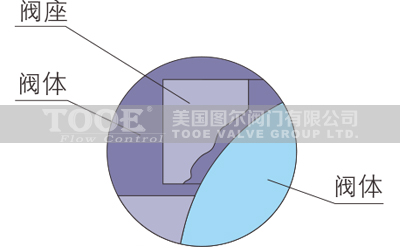

    軟密封燒損時的密封
    - 耐火結構:根據用戶的需要,球閥可設計成耐火結構,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構,有效阻止介質的擴散,防止火災擴大(如上圖)。
    法蘭承插焊鍛鋼球閥防靜電
    法蘭承插焊鍛鋼球閥性能特點

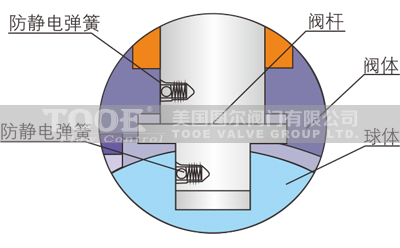

    防靜電結構

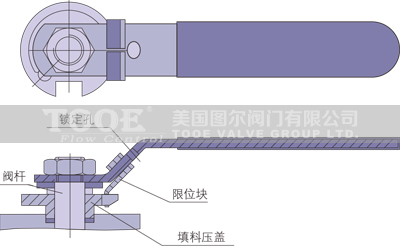

    帶鎖結構
    - 防靜電結構:根據用戶需要,球閥可設計防靜電結構,即在球體與閥桿、閥桿與閥體之間設置導電彈簧,使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下,達到清除靜電的目的。避免靜電打火點燃易燃介質,確保系統安全(如上左圖)。
    - 帶鎖結構:對安裝在野外的或防止非工作人員誤操作的,以及在有些震動較大的場合手柄受到撞擊易產生誤操作的閥門,在閥門的全開或全關的位置設有鎖定孔,需要時可加鎖,起到安全保險作用(如上右圖)。

    法蘭承插焊鍛鋼球閥尺寸

    二片式承插焊鍛鋼球閥結構尺寸
    二片式鍛鋼球閥800LB/1500LB
    Inch
    L
    H
    W
    重量kg
    1/4"
    68
    53
    130
    1.1
    3/8"
    68
    53
    130
    1.1
    1/2"
    73
    56
    130
    1.3
    3/4"
    97
    70
    160
    1.9
    1"
    105
    80
    220
    3.3
    1 1/4"
    118
    90
    250
    4.1
    1 1/2"
    133
    100
    250
    5.6
    2"
    148
    110
    290
    12.2
    三片式承插焊鍛鋼球閥結構尺寸
    三片式鍛鋼球閥800LB/1500LB
    Inch
    L
    H
    W
    重量kg
    1/4"
    92
    53
    130
    1.5
    3/8"
    92
    53
    130
    1.5
    1/2"
    92
    56
    130
    1.5
    3/4"
    111
    70
    160
    2.4
    1"
    127
    80
    220
    3.9
    1 1/4"
    140
    90
    250
    6.1
    1 1/2"
    152
    100
    250
    8.5
    2"
    178
    110
    290
    10
    三段式承插焊鍛鋼球閥結構尺寸
    三片式鍛鋼球閥2500LB
    Inch
    L
    H
    W
    重量kg
    1/4"
    111
    53
    160
    2.4
    3/8"
    111
    53
    160
    2.4
    1/2"
    111
    56
    160
    2.4
    3/4"
    127
    70
    220
    2.8
    1"
    140
    80
    250
    6
    1 1/4"
    152
    90
    250
    10.7
    1 1/2"
    178
    100
    290
    12.1
    2"
    203
    110
    380
    18.3
    硬密封承插焊鍛鋼球閥結構尺寸
    三片式金屬硬密封鍛鋼球閥150LB-1500LB
    Inch
    L
    H
    W
    重量kg
    1/4"
    92
    53
    130
    1.7
    3/8"
    92
    53
    130
    1.7
    1/2"
    92
    56
    130
    1.7
    3/4"
    111
    70
    160
    2.5
    1"
    127
    80
    220
    4.5
    1 1/4"
    140
    90
    250
    7
    1 1/2"
    152
    100
    250
    8.8
    2"
    178
    110
    290
    14.5
    二片式法蘭鍛鋼球閥結構尺寸
    二片式法蘭連接浮動鍛鋼球閥150LB
    Inch
    L
    H
    W
    重量kg
    1/2"
    108
    56
    130
    2.8
    3/4"
    117
    70
    160
    4.3
    1"
    127
    80
    220
    5.7
    1 1/4"
    140
    90
    250
    6.7
    1 1/2"
    165
    100
    250
    9.8
    2"
    178
    110
    290
    14.7
    二片式法蘭連接浮動鍛鋼球閥300LB
    Inch
    L
    H
    W
    重量kg
    1/2"
    140
    56
    130
    3.3
    3/4"
    152
    70
    160
    5.6
    1"
    165
    80
    220
    6.7
    1 1/4"
    178
    90
    250
    9.5
    1 1/2"
    190
    100
    250
    13.4
    2"
    216
    110
    290
    20
    三片式法蘭鍛鋼球閥結構尺寸
    三片式法蘭連接浮動鍛鋼球閥600LB
    Inch
    L
    H
    W
    重量kg
    1/2"
    165
    56
    130
    4.1
    3/4"
    191
    70
    160
    6.1
    1"
    216
    80
    220
    8
    1 1/4"
    229
    90
    250
    1.2
    1 1/2"
    241
    100
    250
    17.6
    2"
    292
    110
    290
    25
    三片式法蘭連接浮動鍛鋼球閥900LB
    Inch
    L
    H
    W
    重量kg
    1/2"
    216
    56
    130
    8.4
    3/4"
    229
    70
    160
    10.6
    1"
    254
    80
    220
    14.2
    1 1/4"
    280
    90
    250
    18
    1 1/2"
    305
    100
    250
    27
    2"
    368
    110
    290
    40

    聲明及條款:美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡,是一家集設計研發及生產于一體的跨國性閥門企業。在中國,TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構,全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工,本網站所刊載的所有圖文信息僅供參考,實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭承插焊鍛鋼球閥"產品。
