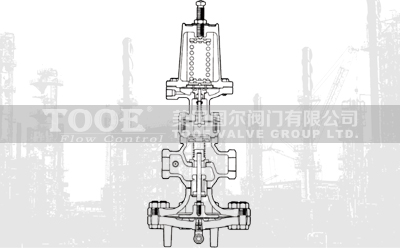

先導薄膜式蒸汽減壓閥概述

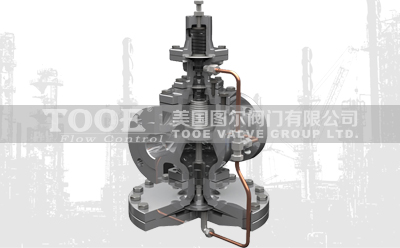

DP17,DN27,25P先導薄膜式蒸汽減壓閥膜片采用了新型材料，并增加了膜片工作面積，廣泛應用于蒸汽系統。無論閥門上游蒸汽壓力的變化或下游負荷的波動，均能實現精確穩定的壓力控制。先導薄膜式蒸汽減壓閥的一個卓越特征是在同一個閥體上能安裝或互換一個或多個導閥，在穩定減壓的同時，可以實現溫度控制、上游壓力控制或遠程的開關控制等。

先導薄膜式蒸汽減壓閥參數

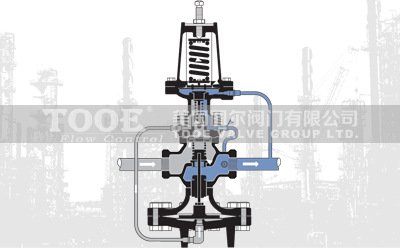

先導薄膜式蒸汽減壓閥原理

啟動前正常的位置是主閥關閉，導閥由彈簧力作用打開。蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出。當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋作用在導閥隔膜下部，該作用力平衡了隔膜上部的彈簧壓縮力，使導閥逐漸關閉節流，從而維持主隔膜室中的壓力，控制主閥的開度輸送適量的蒸汽。調節導閥隔膜上的彈簧，即可改變下游的設定壓力。當不需要蒸汽時，感應管壓力增大，關閉導閥，控制壓力由控制孔釋放，使主閥緊密關閉。

先導薄膜式蒸汽減壓閥選型

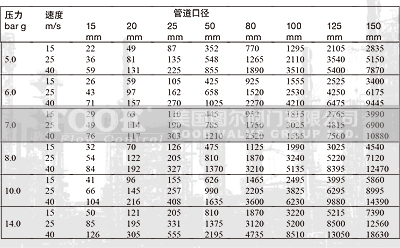

選型原理：蒸汽通過減壓閥減壓后，因膨脹而產生更高的流速。而流過減壓閥閥座時的極端流速更會是噪音和沖蝕變得不可接受。因此，必須限制其流速。在供熱系統中，通常建議蒸汽流速限制在20至30m/s間。而對室外或本已很嘈雜的環境。則可選擇更高的流速。

舉例：已知一蒸汽加熱系統，入口壓力7barg，出口壓力2barg，流量440kg/h。選擇合適的上下游管徑。由上圖可知，上游管徑為DN40。下游管徑為DN65。

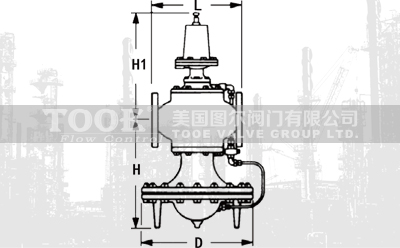

先導薄膜式蒸汽減壓閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口先導薄膜式蒸汽減壓閥"產品。
