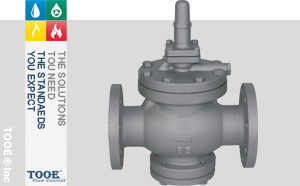

先導活塞式蒸汽減壓閥概述

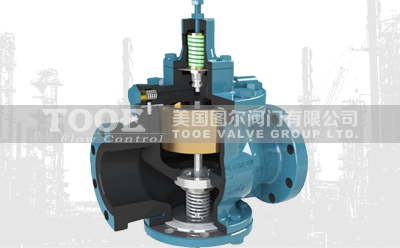

Y43H先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成；主閥由閥座、主閥盤、活塞、彈簧等零件組成，導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節閥門彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。Y43H先導活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

先導活塞式蒸汽減壓閥參數

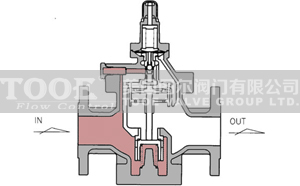

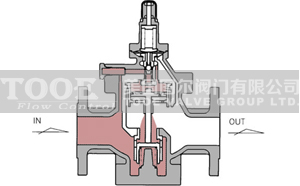

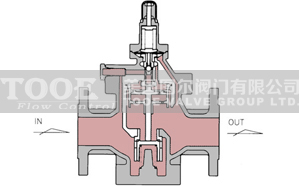

先導活塞式蒸汽減壓閥原理

活塞式蒸汽減壓閥適用于蒸汽介質管路上，通過調節將使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身能量可自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2Mpa/cm2。

減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針?lè)较蜣D(zhuǎn)動調節螺釘，壓縮調節彈簧，使膜片下移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧。付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣和主閥座間隙增大，介質流量隨之增大，使閥后壓力隨之增高達到新的平衡。

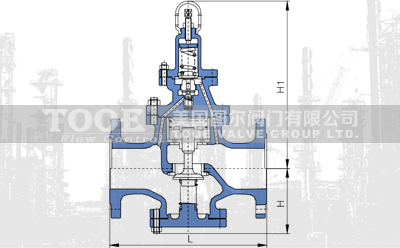

先導活塞式蒸汽減壓閥尺寸
